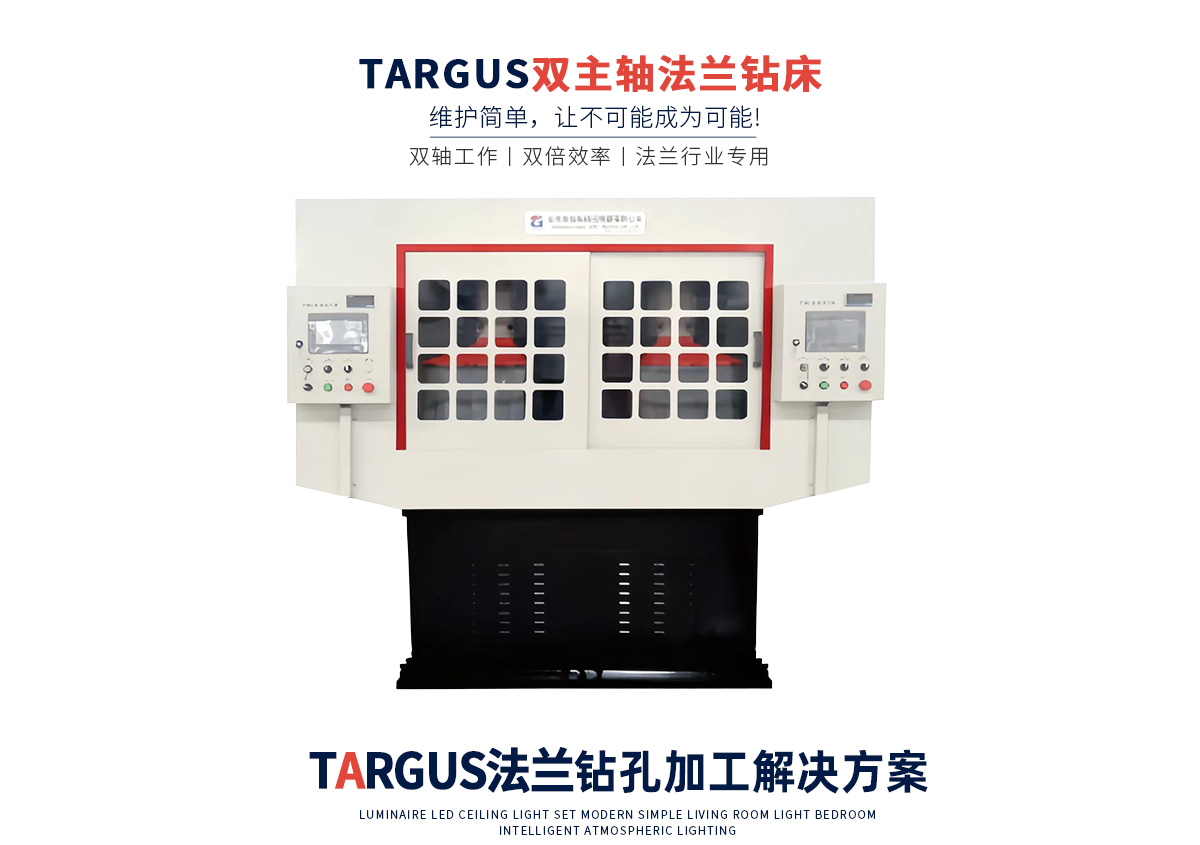

    法蘭專用雙主軸高速數控鉆床

    泰格斯產品系列

    一、產品用途1.主要用于法蘭、圓盤、圓柱等圓形工件的鉆孔;2.代替人工劃線鉆孔及鉆模板鉆孔,大大提高了制作精度與勞動生產率;3.縮短了生產準備周期,特別適用與批量生產。二、性能特點1.本機床由主機、冷卻系統、液壓系統和電氣控制系統等組成。2.該設備能加工多種孔徑,并能適應多

    聯系我們
    << >>

    產品詳情



    參 數 名 稱項目/型號TDS350/2TDS500/2
    加工范圍工件尺寸φ100-350φ100-500
    工作臺工件夾緊方式液壓自動夾緊液壓自動夾緊
    動力頭數量22
    主軸錐孔BT40(帶扭矩過載保護)BT40(帶扭矩過載保護)
    最大鉆孔直徑Φ30Φ30
    最大加工厚度50(孔深徑比≤12)50(孔深徑比≤12)
    主軸轉速范圍(rpm/min)10-450010-4500
    主軸電機功率(KW)5.55.5
    工作臺旋轉(X軸)角度  360°360°
    最大圓周定位精度0.10.1
    電機功率(KW)1.31.3
    動力頭移動(Y軸)行程180260
    定位精度0.050.05
    電機功率(KW)11
    主軸垂直進給(Z軸)行程230230
    定位精度0.050.05
    電機功率(KW)11
    排屑系統排屑器形式鏈板式鏈板式
    數量11
    排屑速度(m/min)11
    排屑器電機功率(KW)0.750.75
    高壓內冷壓力Mpa/流量L/min/功率KW2×1.5/40/2.22×1.5/40/2.2
    液壓系統壓力Mpa/流量L/min/功率KW7/30/37/30/3
    電氣系統數控系統2套PLC控制2套PLC控制
    每套數控軸數3+13+1
    功率與重量總功率(KW)約35約35
    總重(T)約4.8約7.5
    外形尺寸長×寬×高約2400×1800×2350約2700×2000×2350
